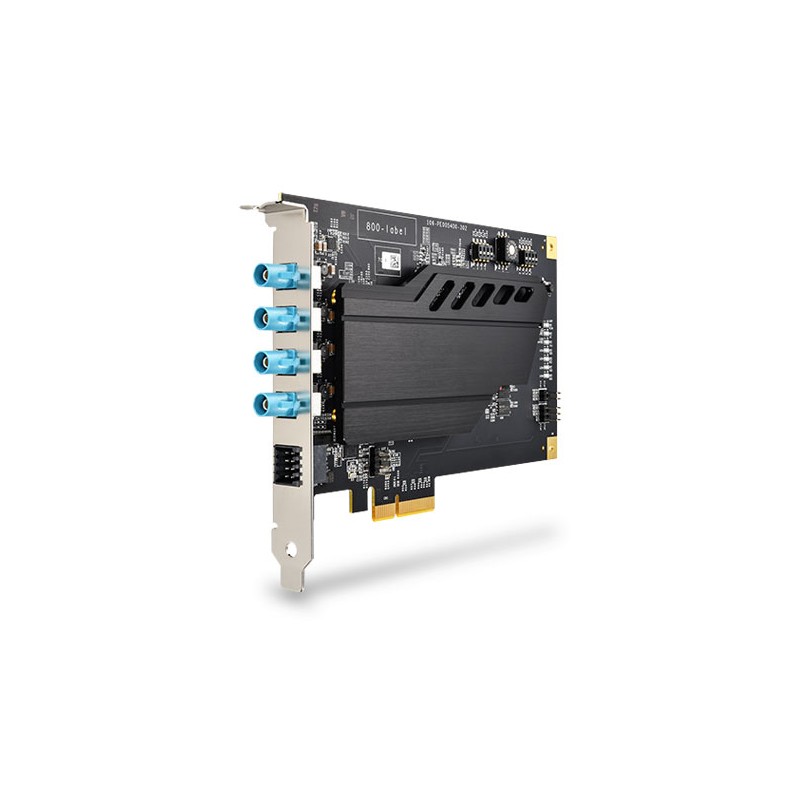

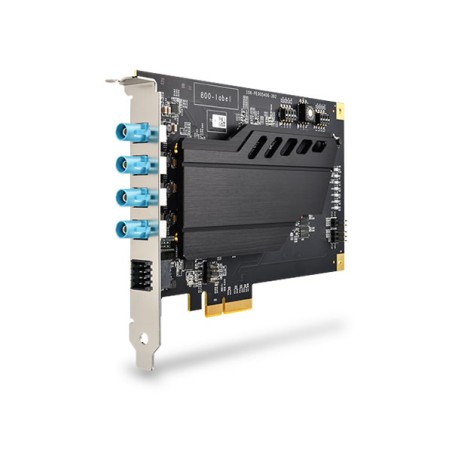

Carte d’acquisition avec 4 entrées GMSL2 Fanless - PCIe-NPL54

La PCIe-NPL54 de Neousys est une carte d’acquisition GMSL2 fanless conçue pour connecter jusqu’à quatre caméras industrielles à un PC industriel x86. Pour simplifier vos intégrations, un tableau des caméras GMSL2 compatibles avec pilotes pré- intégrés et exemples de codes est disponible.
Grâce à cette passerelle PCIe, les plateformes Intel® et AMD peuvent désormais exploiter des flux vidéo multi-caméras comme si elles disposaient d’interfaces natives MIPI, ouvrant ainsi la voie à des applications avancées de vision artificielle, d’IA embarquée et d’automation industrielle.

Au cœur de la carte d’acquisition PCIe-NPL54 se trouve une architecture FPGA dédiée, capable de traiter plusieurs flux d’images en parallèle avec une latence minimale. Contrairement à un processeur classique, ce circuit reconfigurable garantit une acquisition vidéo stable et fluide en temps réel, tout en restant économe en énergie. Résultat : une solution robuste et fanless, adaptée aux environnements extrêmes, qui fonctionne de –40 °C à +70 °C sans ventilation active.

En intégrant une passerelle PCIe ↔ GMSL2, la carte ouvre aux plateformes x86 la possibilité d’utiliser des caméras industrielles compactes IP67/IP69K, reliées par un simple câble coaxial sécurisé par des connecteurs FAKRA Z. Ce câble unique transporte l’alimentation, le signal vidéo et le contrôle caméra, ce qui simplifie considérablement l’intégration et réduit les coûts. Le système gagne ainsi en fiabilité et peut être déployé sur un PC industriel fanless avec la même souplesse qu’un Jetson, tout en bénéficiant de la puissance de calcul et de l’écosystème logiciel x86. Idéal pour l’inspection de production, la robotique autonome ou les systèmes de transport intelligents.
Pour faciliter vos projets, nous mettons à disposition un tableau de compatibilité des caméras GMSL2 avec pilotes pré-intégrés, garantissant une mise en œuvre rapide et sans surprises.

Côté image, la PCIe-NPL54 prend en charge le HDR (jusqu’à 140 dB) et la fonction LED Flicker Mitigation (LFM) , garantissant des images nettes même dans des environnements lumineux complexes ou face aux éclairages LED urbains. Associée aux fonctions d’auto-exposition et de balance des blancs des caméras ISP (Image Signal Processor) , elle délivre une qualité constante, parfaite pour les algorithmes de machine learning et de vision par ordinateur.

Pour les scénarios où la précision est essentielle, la carte propose une synchronisation GPS PPS permettant d’aligner parfaitement les trames issues de plusieurs caméras. Cette fonction est indispensable pour la cartographie 3D en temps réel, la fusion multi-capteurs ou les systèmes de véhicules autonomes. En complément, son mécanisme auto-recovery restaure automatiquement le flux vidéo après une perturbation électrostatique, garantissant une continuité de service sans intervention.

Avec une consommation inférieure à 20 W pour quatre flux 5 MP à 30 FPS et une alimentation tirée directement du bus PCIe, la PCIe-NPL54 associe efficacité énergétique et simplicité d’intégration.

En résumé, la PCIe-NPL54 de Neousys n’est pas seulement une carte d’acquisition : c’est une solution complète pour relier vos caméras GMSL2 à vos PC industriels fanless x86. Elle combine la simplicité du câblage coaxial, la fiabilité d’une architecture FPGA et la puissance de calcul des plateformes Intel/AMD, pour des projets allant de la vision industrielle à l’IA embarquée, en passant par la robotique autonome, les systèmes de transport intelligent et l’imagerie industrielle avancée.
