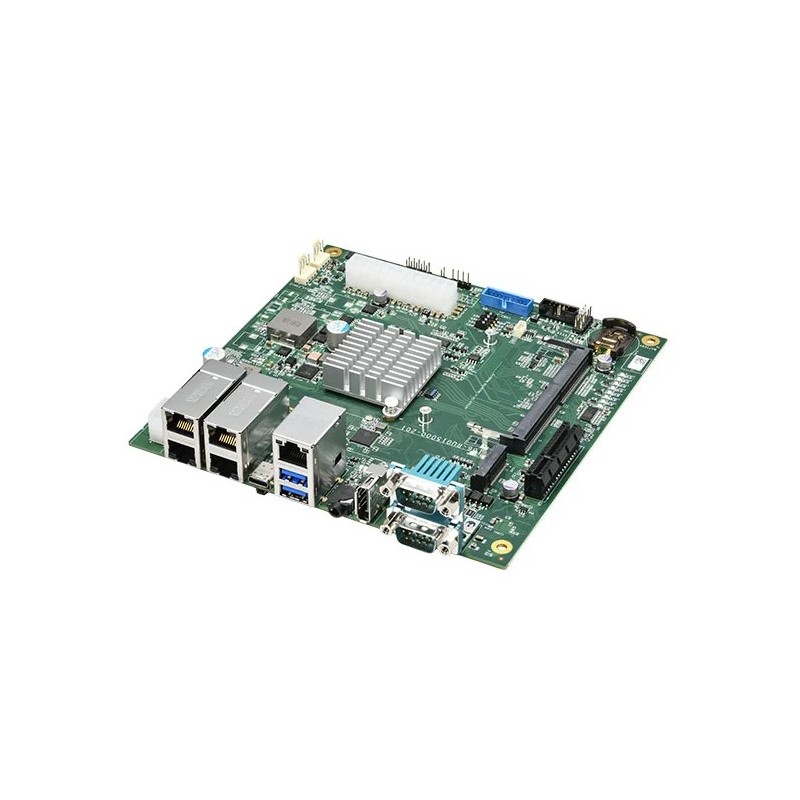

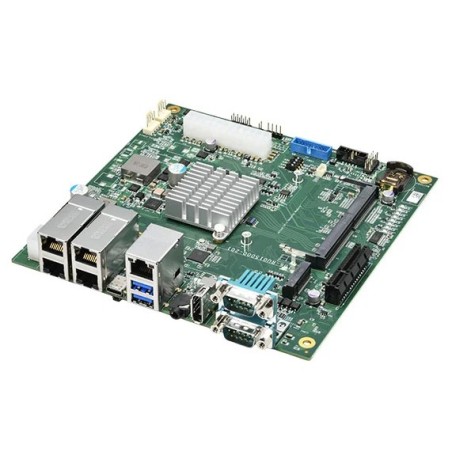

Cartes mères Mini-ITX industrielles pour NVIDIA® Jetson Orin™ - Série Jemii-150
Référence : CMNE-JEMII-150
Marque : Neousys
Cartes mères industrielles au format Mini-ITX
Prise en charge des modules NVIDIA® Jetson Orin™ NX et Orin™ Nano,
y compris le mode Super
Compatible avec les kits de développement NVIDIA Jetson Orin Nano et les différentes versions de JetPack
Jusqu'à 4 ports GbE PoE++ Intel® I350-AM4 + 1 port GbE
Emplacement PCIe Gen3 x4 pour l'ajout de fonctionnalités spécifiques
Versions ATX, 9 à 32 VDC ou Box pré intégrées
La série Jemii-150 de Neousys est une carte mère Mini-ITX industrielle conçue pour les intégrateurs, fabricants de machines et développeurs souhaitant exploiter la puissance des modules NVIDIA® Jetson Orin™ NX et Orin™ Nano dans des applications d'intelligence artificielle embarquée.
Prête à accueillir les modules Jetson et compatible avec l'écosystème logiciel NVIDIA, elle simplifie l'industrialisation des projets IA en évitant le développement d'une carte porteuse spécifique et en réduisant les efforts d'intégration. Son format Mini-ITX standard facilite son intégration dans des équipements existants ou des systèmes développés sur mesure.
Compatible avec les kits de développement NVIDIA Jetson Orin Nano ainsi qu'avec les différentes versions de JetPack, la série Jemii-150 permet de conserver un environnement logiciel cohérent entre les phases de prototypage et de déploiement. L'alignement avec le BSP du kit de développement et la compatibilité avec NVIDIA SDK Manager limitent les adaptations logicielles nécessaires lors de la migration vers une plateforme industrielle.
Une gamme adaptée à différents scénarios d'intégration
Jemii-150A
Version de base de la gamme, la Jemii-150A intègre cinq ports Gigabit Ethernet et un emplacement PCIe Gen3 x4. Compatible avec les alimentations ATX standard, elle constitue une solution idéale pour les applications d'IA embarquée installées dans des environnements fixes.
Jemii-150A-PoE
La Jemii-150A-PoE ajoute quatre ports PoE++ Gigabit Ethernet capables d'alimenter directement des caméras IP, capteurs intelligents ou équipements réseau compatibles. Elle convient particulièrement aux applications de vidéosurveillance intelligente, de vision artificielle ou de contrôle d'accès.
Jemii-150D-PoE
Destinée aux environnements industriels et aux systèmes mobiles, la Jemii-150D-PoE associe quatre ports PoE++ à une alimentation large plage de 9 à 32 VDC. Elle répond aux besoins des robots mobiles autonomes (AMR), des systèmes logistiques automatisés et des véhicules industriels.
Jemii-150A-Box et Jemii-150A-PoE-Box
Ces versions sont livrées avec un châssis Mini-ITX sélectionné par Neousys et une alimentation Flex ATX, permettant de réduire les efforts d'intégration mécanique tout en conservant la flexibilité de la plateforme Jemii.
Applications
- Intelligence artificielle embarquée (Edge AI)
- Vidéosurveillance intelligente (IVA)
- Contrôle d'accès et sécurité
- Smart Retail
- Transport intelligent (ITS)
- Robotique mobile autonome (AMR)
- Logistique automatisée
- Automatisation industrielle
| System Core | ||
| Processor | NVIDIA Jetson Orin™ NX system-on module (SOM), comprising NVIDIA Ampere GPU and ARM Cortex CPU | NVIDIA Jetson Orin™ Nano systemon module (SOM), comprising NVIDIA Ampere GPU and ARM Cortex CPU |
| Memory | 16GB/ 8GB LPDDR5 @ 3200 MHz on SOM | 8GB/ 4GB LPDDR5 @ 2133 MHz on SOM |
| Panel I/O Interface | ||
| Ethernet port | 4x Gb Ethernet ports by Intel® I350-AM4 1x Gb Ethernet port by NVIDIA Jetson Orin™ NX/Nano |
|
| PoE Capability | In compliance with IEEE 802.3bt PoE++ Type 3 and Type 4 PSE, maximum 90W output on single PoE++ port (total 100W max.), compatible with 802.3at (PoE+) and 802.3af (PoE) PD | |
| USB | 2 x USB 3.2 Gen1 port 1 x OTG Type-C |
|
| Serial Port | 1x hardware configurable RS232/ 422/ 485 port | |
| Video Port | 1x DP 1.2 port | |
| DIO | 3x isolated DI+3x isolated DO | |
| Audio | 1x 3.5 mm jack for mic-in and speaker-out | |
| Internal I/O Interface | ||
| Storage | 1x M.2 M 2280 key (PCIe Gen4 x1) | |
| PCIe slot | 1x PCIe Gen3 x4 slot | |
| USB | 2x USB 3.2 Gen 1 (2.0mm 2x10 Pin Header) | |
| I2C | 1x I2C (2.54mm Pin Header) | |
| CAN Bus (Only for Jemii-150DPoE) |
1x CAN bus 2.0 (2.54mm Pin Header) | |
| Serial Port (Only for Jemii-150DPoE and Jemii-150APoE) |
1x RS-232 (2.54mm Box Header) | |
| Fan | 2x Fan connector (2.54mm Wafer) 1x Orin Nano/NX Fan connector (1.25mm Wafer) |
|
| Others | 1x Front Panel Connector 1x ATX/AT Mode Select (2 Pin jumper) 1x Debug UART (2.54mm Pin Header) 1x 5V, 3x GND (2.54mm Pin Header) |
|
| Power Supply | ||
| DC Input | Jemii-150D-PoE: 9V to 32V DC input Jemii-150A-PoE: ATX power + PCIe 6-pin Jemii-150A: ATX power |
|
| Mechanical | ||
| Dimension | Mini-ITX: 6.7” x 6.7” (170mm x 170mm) | |
| Weight | 200g | |
| Environmental | ||
| Operating Temperature | -25°C to 70°C | |
| Storage Temperature | -40°C ~ 85°C | |
| EMC | CE/FCC Class A, according to EN 55032 & EN 55035 | |
