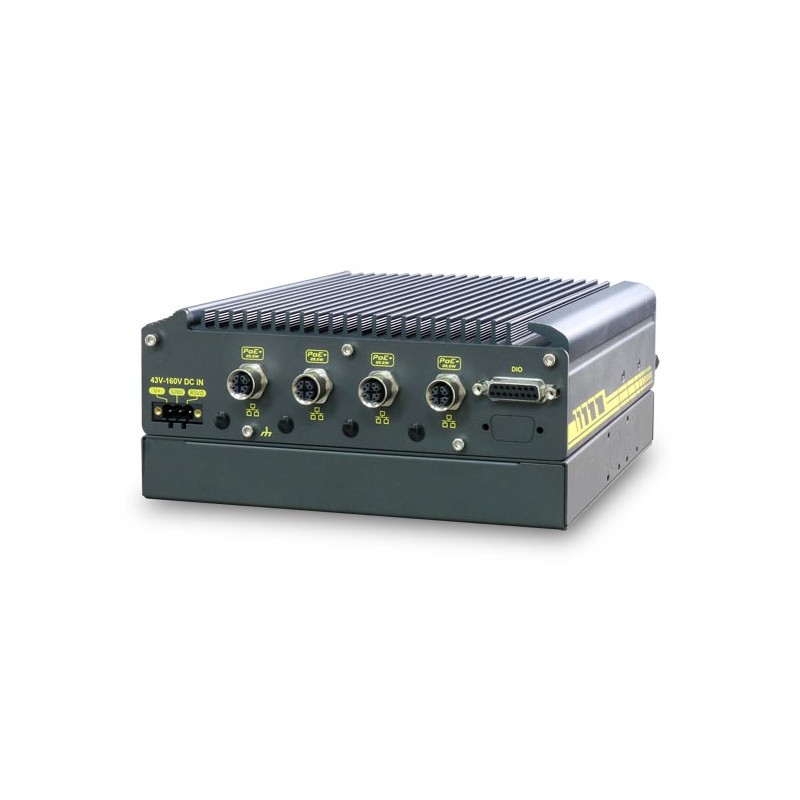

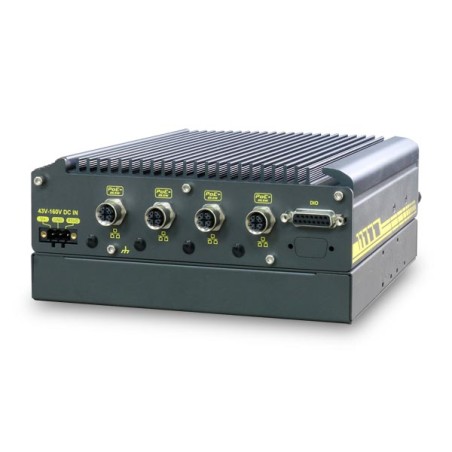

PC pour trains EN 50155/EN 45545 avec UPS - Nuvo-2615RL

Référence : BBNENUVO-2615RL

Marque : Neousys

CPU quadricœur Intel® Elkhart Lake Atom® x6425E
Conforme aux normes EN 50155 / EN 45545-2
Certifié EN 50155 Classe OT4 : fonctionne de -40°C à 70°C
Entrée CC large plage de 43 V à 160 V avec isolation de 1 500 Vdc
UPS SuperCAP intégré pour les coupures de courant > 30 secondes
4x PoE+ GbE via M12, 2x mini-PCIe pleine grandeur, 1 M2
Plateau HDD 2,5" 15 mm accessible à l'avant,SSD SATA M.2 2280
Le Nuvo-2615RL de Neousys est un ordinateur ferroviaire conçu pour répondre aux exigences rigoureuses des applications ferroviaires basées sur la vision comme l’analyse vidéo et les applications NVR (enregistreur vidéo réseau). Equipé d’un processeur Intel® Elkhart Lake Atom® x6425E quad-core 2,0 GHz/3,0 GHz 12W, le Nuvo-2615RL offre des performances stables et une efficacité énergétique élevée.

Ce système destiné à être embarqué sur des trains est conçu pour fonctionner de manière autonome en cas d'interruption de l'alimentation électrique dans les systèmes ferroviaires grâce à sa conception d'entrée DC isolée de 43V à 160V et son alimentation de secours SuperCAP. Lorsqu'il y a une coupure de courant, l'alimentation SuperCAP intégrée fournit suffisamment d'énergie pour que l'ordinateur continue de fonctionner pendant au moins 30 secondes. Si la coupure de courant dure plus longtemps que cette durée, le microcontrôleur interne (MCU) déclenchera une extinction logicielle avant que l'énergie du SuperCAP ne s'épuise afin de prévenir tout dommage matériel et éviter la perte des données.

Le Nuvo-2615RL est spécialement conçu pour répondre aux exigences uniques du secteur du matériel roulant. Il est conforme à la norme EN 45545 pour atteindre le plus haut niveau de sécurité possible en cas d’incendie et à la norme EN 50155 qui spécifie les exigences pour les équipements électroniques utilisés dans les applications ferroviaires. Le Nuvo-2515RL répond ainsi aux critères de la classe OT4 de la norme EN 50155 qui spécifie que le matériel doit résister aux variations de températures pouvant aller de -40 °C à 70 °C.
Ce système ferroviaire est également conforme aux normes IEC61373 qui garantit une résistance accrue aux vibrations et aux chocs rencontrés dans les environnements ferroviaires, assurant une performance stable et une durabilité à long terme.
De plus, le Nuvo-2615RL dispose des niveaux de protection nécessaires (normes EN 55032 et EN 55035) pour assurer le bon fonctionnement des équipements dans les trains et autres véhicules où des perturbations électromagnétiques peuvent survenir.

Le Nuvo-2614RL est doté de 4 ports IEEE 802.3at Gigabit PoE+ via des connecteurs M12 permettant d'alimenter directement des caméras IP. Il dispose également de sorties vidéo VGA et DVI pour un affichage double, de ports USB 3.1 et 2.0, ainsi que des ports série RS-485 et RS-232 pour la communication. Il offre des options de stockage flexibles, notamment un socket M.2 SATA et un tiroir HDD/SSD accessible à l'avant.

En choisissant le Nuvo-2615RL pour leurs applications de matériel roulant, les opérateurs ferroviaires bénéficieront d'une solution puissante, fiable et conforme aux normes, offrant une connectivité avancée, une durabilité accrue et une flexibilité de stockage. Cet ordinateur industriel répondra aux exigences les plus strictes des systèmes embarqués dans les véhicules ferroviaires, améliorant ainsi l'efficacité, la sécurité et la performance globale du matériel roulant.

N.B. Si vous désirez un modèle plus compact (sans l’UPS intégré SuperCAP), rendez-vous sur la fiche technique du Nuvo-2610RL
System Core
ProcessorIntel® Elkhart Lake Atom® x6425E quad-core 2.0GHz/3.0GHz 12W processor
GraphicsIntegrated Intel® UHD Graphics
MemoryUp to 32 GB DDR4-3200 SDRAM by one SODIMM socket
Panel I/O Interface
Power over Ethernet4x IEEE 802.3at Gigabit PoE+ ports by Intel® I210 via M12 x-coded connectors
Total PoE+ power budget: 50W
Video PortVGA and DVI dual display outputs via DVI-I connector
USB 3.11x USB 3.1 gen1 ports with screw-lock
USB 2.02x USB 2.0 port with screw-lock
Serial Port1x isolated RS-485 port with 15 kV ESD protection (COM1)
3x 3-wire RS-232 ports (COM2/3/4) or 1x RS-422/485 (COM2)
Isolated DIO4-CH isolated DI and 4-CH isolated DO
Audio1x 3.5 mm jack for mic-in and speaker-out
Isolated DIO4-CH isolated DI and 4-CH isolated DO
Expansion Bus
Mini-PCIe1x full-size mini PCI Express socket with PCIe and USB 2.0 signal
1x full-size mini PCI Express socket with USB 2.0 signal
M.2 B key1x M.2 3042/3052 B key (USB 3.1 + USB 2.0) for 4G/5G module with dual internal micro SIM socket
Storage Interface
M.2 SATA1x M.2 2280 M key (SATA interface only) socket for SATA SSD installation
SATA HDD1x front-accessible HDD tray for 2.5" HDD/ SSD installation (up to 15mm height)
Power Supply
DC Input1x 3-pin pluggable terminal block for isolated 43V to 160V DC input
Power Backup
Capacity2500 watt-second (Nuvo-2615RL Only)
Mechanical
Dimension205 mm (W) x 156 mm (D) x 86 mm (H)
Weight2.7kg
MountingDamping bracket (default)
Wall-mount (optional)
Environmental
Operating temperature-40°C to 70°C*, compliant with EN50155 Class OT4
Storage temperature-40°C ~ 85°C
Humidity10%~90%, non-condensing
VibrationIEC61373:2010, Category 1, Class B Body Mounted (part of EN 50155)
ShockIEC61373:2010, Category 1, Class B Body Mounted (part of EN 50155)
EMCEN 50155:2017, Clause 13.4.8
CE/FCC Class A, according to EN 55032 & EN 55035
EN50155All mandatory sections of EN 50155:2017
EN50155 Class S3, EN50155 C2
EN45545EN 45545-2 (Fire protection on railway vehicles)

* For sub-zero operating temperature, a wide temperature HDD drive or Solid State Disk (SSD) is required.

Références spécifiques

mpn
NUVO-2615RL
