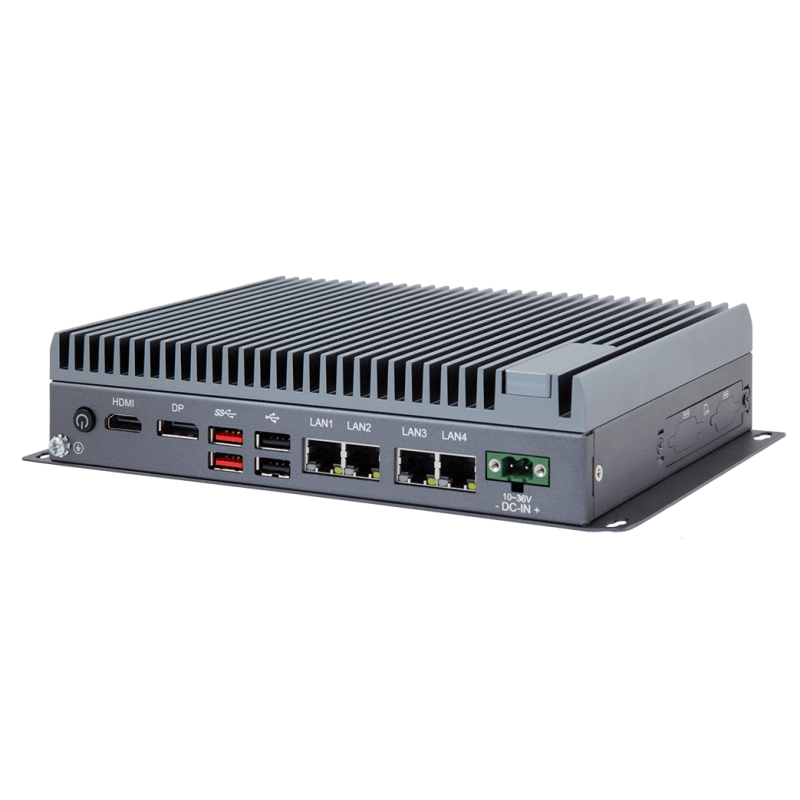

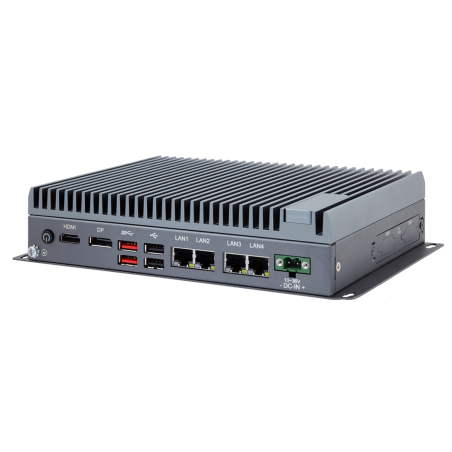

PC industriel fanless pour l'IoT - SB-244-1N305
Référence : BBAR-SB244-1N305
Marque : ARBOR Technology
Intel Alder Lake-N Core i3-N305 (8 cœurs, jusqu’à 3,8 GHz)
1 x emplacement SO-DIMM DDR4 3200 MHz, jusqu’à 16 Go
1 x HDMI (jusqu'à 4Kx2K@24Hz), 1 x DP (jusqu'à 4096×2160@60Hz)
4 x RS232/422/485 (RS-232 par défaut), 2 x USB3.2 Gen. 2, 4 x USB2.0
Large entrée d’alimentation : CC 10-36V
Socket mPCIe et M.2 3052 pour 5G, emplacements pour carte SIM
Température de fonctionnement : -20 ~ 60°C, Dim. : 224 x 140 x 46.2 mm
1 x emplacement SO-DIMM DDR4 3200 MHz, jusqu’à 16 Go
1 x HDMI (jusqu'à 4Kx2K@24Hz), 1 x DP (jusqu'à 4096×2160@60Hz)
4 x RS232/422/485 (RS-232 par défaut), 2 x USB3.2 Gen. 2, 4 x USB2.0
Large entrée d’alimentation : CC 10-36V
Socket mPCIe et M.2 3052 pour 5G, emplacements pour carte SIM
Température de fonctionnement : -20 ~ 60°C, Dim. : 224 x 140 x 46.2 mm
Le SB-244-1N305 d’ARBOR Technology est un PC industriel fanless compact qui allie robustesse, faible consommation et grande polyvalence pour les environnements connectés de l’industrie 4.0. Grâce à son processeur Intel® Core™ i3-N305 (8 cœurs, Alder Lake-N), il offre un excellent compromis entre performance de traitement et efficacité énergétique, parfaitement adapté aux applications d’Edge Computing.
Sa connectique étendue constitue un véritable atout : il dispose de 4 ports série RS232/422/485 (configurables), de 4 ports Ethernet dont 3 en 2.5GbE, et d’une sortie HDMI + DisplayPort 4K pour un affichage double écran. Ces caractéristiques en font une solution idéale pour les environnements nécessitant une communication multi-équipements, comme les AGV (Autonomous Mobile Robots) /AMR (Automated Guided Vehicule), les passerelles IoT industrielles ou les systèmes de télésurveillance énergétique.
Le PC embarqué SB-244-1N305 se distingue également par ses possibilités d’extension : un slot Mini PCIe pleine longueur, un slot M.2 B-Key 3052 pour module 5G, deux emplacements SIM, ainsi qu’un GPIO programmable 8 bits, permettent une intégration sur mesure selon les exigences terrain.
Enfin, son design sans ventilation, son alimentation large plage 10–36 V, et ses options de montage mural ou rail DIN, assurent une grande flexibilité et une parfaite fiabilité dans les installations industrielles soumises à des conditions sévères comme l'automatisation industrielle, le contrôle de processus ou encore le contrôle qualité.
📌 Ce produit existe également dans une version alternative, le SB-244-1N97, équipée du processeur Intel N97.
Sa connectique étendue constitue un véritable atout : il dispose de 4 ports série RS232/422/485 (configurables), de 4 ports Ethernet dont 3 en 2.5GbE, et d’une sortie HDMI + DisplayPort 4K pour un affichage double écran. Ces caractéristiques en font une solution idéale pour les environnements nécessitant une communication multi-équipements, comme les AGV (Autonomous Mobile Robots) /AMR (Automated Guided Vehicule), les passerelles IoT industrielles ou les systèmes de télésurveillance énergétique.
Le PC embarqué SB-244-1N305 se distingue également par ses possibilités d’extension : un slot Mini PCIe pleine longueur, un slot M.2 B-Key 3052 pour module 5G, deux emplacements SIM, ainsi qu’un GPIO programmable 8 bits, permettent une intégration sur mesure selon les exigences terrain.
Enfin, son design sans ventilation, son alimentation large plage 10–36 V, et ses options de montage mural ou rail DIN, assurent une grande flexibilité et une parfaite fiabilité dans les installations industrielles soumises à des conditions sévères comme l'automatisation industrielle, le contrôle de processus ou encore le contrôle qualité.
📌 Ce produit existe également dans une version alternative, le SB-244-1N97, équipée du processeur Intel N97.
| System | |
| CPU | Intel® Alder Lake-N Core™ i3-N305 Processor (8 Cores, Up to 3.8 GHz) |
| Memory | 1 x DDR4 SO-DIMM socket, supporting 3200 MHz SDRAM up to 16 GB |
| Chipset | Integrated in CPU |
| Graphics | Integrated Intel® UHD Graphics |
| LAN Chipset |
1 x Intel I210AT GbE controller 3 x Intel I226-V 2.5 GbE controllers |
| Watchdog Timer | 1~255 levels reset |
| External I/O | |
| Serial Ports | 4 x RS232/422/485 (default RS-232) with auto flow control |
| USB Ports |
2 x USB 3.2 4 x USB 2.0 |
| LAN | 4 x RJ45 |
| Video Ports |
1 x HDMI (Max Resolution: 4096×2160 @ 60 Hz) 1 x DP (Max Resolution: 4096×2160 @ 60 Hz) |
| Power Button | 1 x Power button (with LED) |
| Remote On/Off | 1 x SW |
| Internal I/O | |
| Expansion Slot |
1 x full-size mPCIe 1 x M.2 B-key 3052 cellular module (USB signals) |
| SIM Card |
1 x SIM Card socket for 3G/4G module 1 x SIM Card socket for 5G module |
| COM Port | 2 x RS232 by Pin head |
| GPIO | 1 x 8-bit programmable GPIO pin header (3.3 V / 5 V jumper adjustable) |
| Storage | |
| Device |
1 x M.2 2242 (SATA 3.0) 1 x mSATA |
| Audio | |
| Type | 1 x Audio (Line-out & Mic-in) (Chipset ALC888S/897) |
| Power System | |
| Power Input | 10-36 V DC, 2-pin phoenix connector |
| OS | |
| System | Windows 10/11, Ubuntu 22.04 |
| Qualification | |
| Certification | CE, FCC |
| Mechanical | |
| Chassis | Aluminum Alloy |
| Mounting | Desktop, Wall-mount, Din-Rail (optional) |
| Dimensions (W x H x D) | 224 x 140 x 46.2 mm |
| Weight | 1.6 kg |
| Environmental | |
| Operating Temp. | -20 ~ 60 °C (-4 ~ 140 °F), ambient w/ air flow |
| Storage Temp. | -40 ~ 85 °C (-40 ~ 185 °F) |
| Operating Humidity | 5% ~ 95% @ 40 °C (non-condensing) |
| Vibration | 5~500 Hz, 2 Grms operation |
| Shock |
Operation: 10 G@11 ms Non-operation: 30 G@11 ms |
| Ordering Information | |
| SB-244-1N305 | Barebone Fanless System Intel Alder Lake-N Core i3-N305, 4xLAN, 4xCOM (up to 6), 6xUSB, 1xHDMI, 1xDP, DC10-36V input |
| SB-244-1N305-R8S128 | Fanless System w/ 8 GB RAM & 128 GB SSD, Intel Alder Lake-N Core i3-N305, 4xLAN, 4xCOM (up to 6), 6xUSB, 1xHDMI, 1xDP, DC10-36V input |
| PAC-120W-FSP-SPA R1.0 | AC/DC ADAPTER KIT (w/ UKCA), 19 V, 120 W, 2-wire w/ USA power cord |
| PAC-120W-FSP-SPA R1.1 | AC/DC ADAPTER KIT (w/ UKCA), 19 V, 120 W, 2-wire w/ EU power cord |
| PAC-120W-FSP-SPA R1.2 | AC/DC ADAPTER KIT (w/ UKCA), 19 V, 120 W, 2-wire w/ UK power cord |
| PAC-120W-FSP-SPA R1.3 | AC/DC ADAPTER KIT (w/ UKCA), 19 V, 120 W, 2-wire w/ IN power cord |
| CEA-DINRAIL-25 | DIN-Rail Kit |
| CEA-R111-VESA-MOUNT | VESA Bracket w/ DIN-Rail screw hole, SECC, Gray Paint, 224×130×10.5 mm (for SB-244-TGLU, SB-244-1NXXX) |
