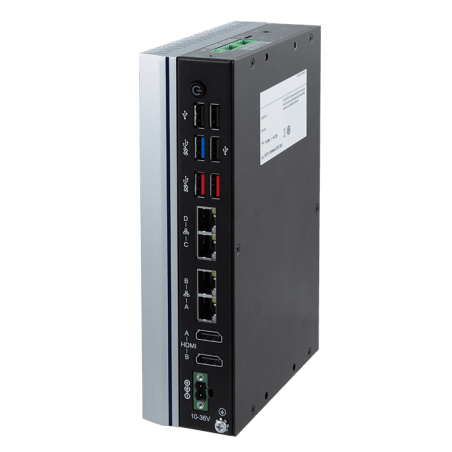

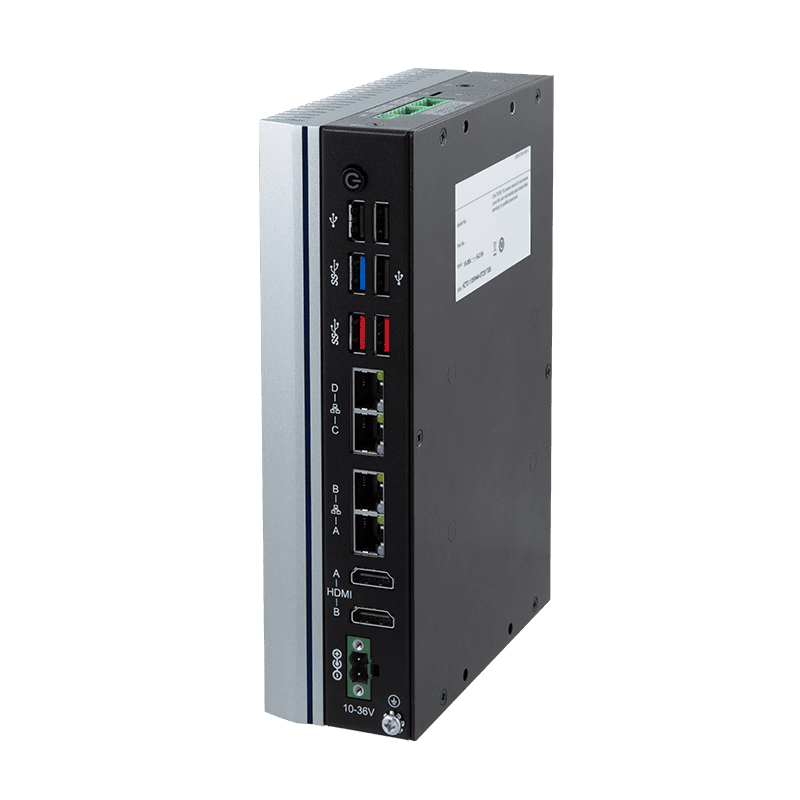

PC industriel fanless avec 4 ports COM et 4 ports LAN - SB-244-RPLU
Référence : BBAR-SB244-RPLU
Marque : ARBOR Technology
Processeur 13ème Gén Intel® Core i7/ i5/ i3 (Raptor Lake)
1 Slot SO-DIMM DDR5 jusqu'à 32GB
2 x HDMI, 4x LAN : 1 x GbE PHY LAN et 3 x 2.5GbE
1x M.2 SSD, 1x M.2 WiFi, 1x Mini-PCIe, 1x M.2 3052 5G
Entrée d’alimentation à large plage : 10-36Vdc
Protection contre les surtensions et sécurité intégrée via TPM 2.0
Fonctionne de -20 ~ 60°C, dimensions : 200 x 140 x 55.7 mm
1 Slot SO-DIMM DDR5 jusqu'à 32GB
2 x HDMI, 4x LAN : 1 x GbE PHY LAN et 3 x 2.5GbE
1x M.2 SSD, 1x M.2 WiFi, 1x Mini-PCIe, 1x M.2 3052 5G
Entrée d’alimentation à large plage : 10-36Vdc
Protection contre les surtensions et sécurité intégrée via TPM 2.0
Fonctionne de -20 ~ 60°C, dimensions : 200 x 140 x 55.7 mm
Le SB-244-RPLU d’ARBOR Technology, embarquant les processeurs Intel® Core™ de 13ᵉ génération (Raptor Lake-U) est un ordinateur industriel sans ventilateur haute performance conçu pour des applications exigeantes comme l’automatisation et la communication industrielle. Cet ordinateur robuste se positionne comme une solution puissante et évolutive pour les environnements critiques en termes de sécurité, de connectivité et de performance.
Ce modèle prend en charge jusqu’à 32 Go de mémoire DDR5, offre deux sorties HDMI 4K pour des configurations multi-écrans haute résolution, et permet un stockage rapide via M.2 NVMe PCIe Gen4. Il répond parfaitement aux besoins des systèmes de vision industrielle, des applications IA en périphérie, ou encore des infrastructures IoT sécurisées.
De plus, en termes de connectivité, ce PC durci comprend : 4 ports COM RS232/422/485 avec protection contre les surtensions et gestion automatique du flux, 6 ports USB, et 4 ports LAN (dont 3 en 2.5GbE), pour connecter un grand nombre de périphériques industriels et garantir une transmission de données rapide et fiable.
Côté sécurité, le SB-244-RPLU embarque un module TPM 2.0 (Nuvoton) pour assurer le chiffrement et la protection des données critiques. Sa plage de températures de fonctionnement de -20 ~ 60°C, sa robustesse mécanique, son montage mural ou rail DIN et son alimentation large plage 10–36 VDC complètent un ensemble conçu pour durer.
Le PC industriel SB-244-RPLU s’intègre parfaitement dans les systèmes industriels de supervision, les passerelles de cybersécurité, ou les plateformes d’IA en périphérie.
Ce modèle prend en charge jusqu’à 32 Go de mémoire DDR5, offre deux sorties HDMI 4K pour des configurations multi-écrans haute résolution, et permet un stockage rapide via M.2 NVMe PCIe Gen4. Il répond parfaitement aux besoins des systèmes de vision industrielle, des applications IA en périphérie, ou encore des infrastructures IoT sécurisées.
De plus, en termes de connectivité, ce PC durci comprend : 4 ports COM RS232/422/485 avec protection contre les surtensions et gestion automatique du flux, 6 ports USB, et 4 ports LAN (dont 3 en 2.5GbE), pour connecter un grand nombre de périphériques industriels et garantir une transmission de données rapide et fiable.
Côté sécurité, le SB-244-RPLU embarque un module TPM 2.0 (Nuvoton) pour assurer le chiffrement et la protection des données critiques. Sa plage de températures de fonctionnement de -20 ~ 60°C, sa robustesse mécanique, son montage mural ou rail DIN et son alimentation large plage 10–36 VDC complètent un ensemble conçu pour durer.
Le PC industriel SB-244-RPLU s’intègre parfaitement dans les systèmes industriels de supervision, les passerelles de cybersécurité, ou les plateformes d’IA en périphérie.
📌 Le SB-244-RPLU est disponible en plusieurs versions, selon les besoins de performance :
- SB-244-11315U – avec processeur Intel® Core™ i3-1315U, adapté aux applications standard et aux environnements périphériques.
- SB-244-11335U – avec processeur Intel® Core™ i5-1335U, offrant un excellent compromis entre performances et consommation.
- SB-244-11365U – avec processeur Intel® Core™ i7-1365U (version OEM sur demande), conçu pour les traitements les plus exigeants et multitâche.
| System | |
| CPU | 13th Generation Intel® Core i7/ i5/ i3 Processors (Raptor Lake U series) |
| Memory | 1 x 262-pin DDR5 SO-DIMM sockets, supporting 4800 MHz SDRAM up to 32GB |
| Chipset | Integrated in CPU |
| Graphics | Intel® UHD Graphics for 13th Gen Intel® Processors |
| LAN Chipset |
1 x Intel® i219-LM GbE PHY 3 x Intel® I226-V 2.5GbE controllers |
| Watchdog Timer | 1~255 levels reset |
| TPM | Nuvoton NPCT760AABYX TPM 2.0 chip |
| External I/O | |
| Serial Ports | 4 x RS232/422/485 (default RS232) with auto flow control (5-pin phoenix terminal head interface) |
| USB Ports |
3 x USB3.2 3 x USB2.0 |
| LANs | 4 x RJ45 |
| Video Ports | 2 x HDMI® (Max Resolution: 4096 x 2304 @ 60Hz) |
| Power Button | 1 x Power button w/ LED |
| Remote on-off | 1 x SW |
| Internal I/O | |
| Expansion Slot |
1 x full-size Mini PCIe (PCIe x1 / USB2.0 Signals) 1 x M.2 E-key 2230 slot (PCIe x1 / USB2.0 Signals) 1 x M.2 M-key 2280 NVMe (PCIe x4 Signals) 1 x M.2 B-key 2242 SATA SSD or 3042/3052 cellular module (USB3.2 Signals) [Note: M.2 2242 SSD, M.2 3042, M.2 3052 share one card slot, only one card can be inserted] |
| SIM Card | 1 x SIM card socket for 4G/5G module |
| USB Port | 2 x USB2.0 by Pin head |
| COM Port | 2 x RS232 by 3-wire Pin head |
| GPIO | 1 x 8-bit programmable GPIO Pin header (3.3V / 5V jumper voltage adjustable) |
| Storage | |
| Device |
1 x M.2 2242 B-key SATA SSD 1 x M.2 2280 M-key NVMe supported 1 x SATA 3.0 (2.5” HDD/SSD) |
| Audio | |
| Type | 1 x Audio (Line-out & Mic-in) (Chipset ALC888S/897) |
| Power | |
| Power Input | 10-36V DC, 2-pin Phoenix connector |
| OS | |
| Type | Windows 10/11, Ubuntu 22.04 |
| Qualification | |
| Certification | CE, FCC |
| Mechanical | |
| Chassis | Aluminum Alloy |
| Dimensions | 200 x 140 x 55.7 mm |
| Mounting | Wall-mount, Din Rail |
| Weight (Net) | 1.8 kg |
| Environmental | |
| Operating Temp. | -20 ~ 60°C (-4 ~ 140°F), ambient w/ air flow |
| Storage Temp. | -40 ~ 85°C (-40 ~ 185°F) |
| Operating Humidity | 10 ~ 95% @ 40°C (non-condensing) |
| Vibration | 5~500Hz, 2Grms operation |
| Shock |
Operation: 10G@11ms Non-operation: 30G@11ms |
| Ordering Information | |
| SB-244-11315U | SB-244-11315U w/ i3-1315U Fanless System, 4xLAN, 4xCOM(up to 6), 6xUSB, 2xHDMI, DC10-36V power input |
| SB-244-11335U | SB-244-11335U w/ i5-1335U Fanless System, 4xLAN, 4xCOM(up to 6), 6xUSB, 2xHDMI, DC10-36V power input |
| SB-244-11365U (OEM Request) | SB-244-11365U w/ i7-1365U Fanless System, 4xLAN, 4xCOM(up to 6), 6xUSB, 2xHDMI, DC10-36V power input |
| PAC-120W-FSP-SPA R1.0 | AC/DC Adapter Lit (w/ UKCA), 19V,120W,2 WIRE w/ USA POWER CORD |
| PAC-120W-FSP-SPA R1.1 | AC/DC Adapter Lit (w/ UKCA), 19V,120W,2 WIRE w/ EU POWER CORD |
| PAC-120W-FSP-SPA R1.2 | AC/DC Adapter Lit (w/ UKCA), 19V,120W,2 WIRE w/ UK POWER CORD |
| PAC-120W-FSP-SPA R1.3 | AC/DC Adapter Lit (w/ UKCA), 19V,120W,2 WIRE w/ IN POWER CORD |
