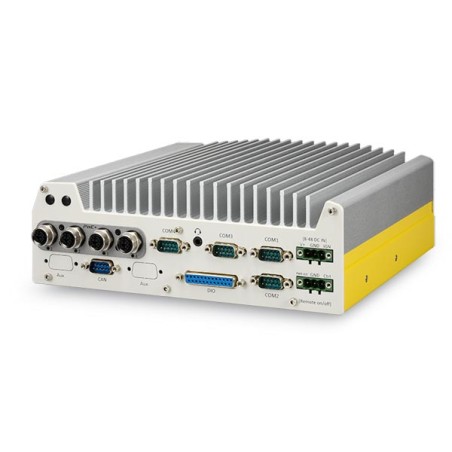

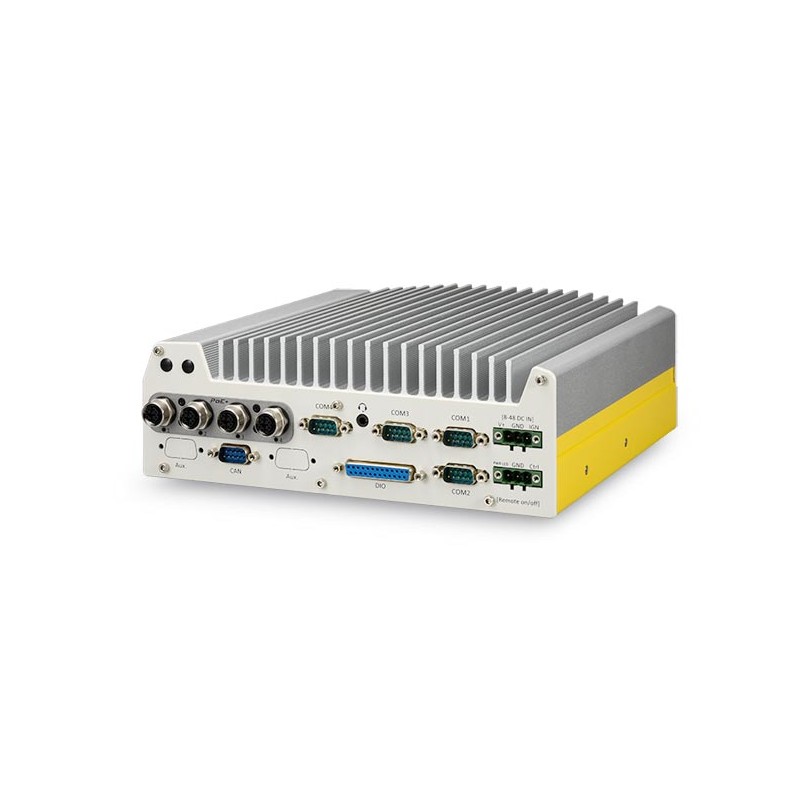

PC embarqué pour véhicules – Nuvo-9100VTC

Référence : BBNENUVO-9100VTC

Marque : Neousys

CPU Intel® Core™13e/12e génération 35 W/65 W
4x ou 8x ports PoE+ 802.3at via connecteurs M12 ou RJ45
1x USB 3.2 Gen2x2 type-C et 8x USB 3.2/2.0 type-A
DIO isolés, bus CAN isolé pour communication dans le véhicule
Alimentation 8~48 VDC avec Ignition Control (gestion clé de contact)
2x HDD dont un remplaçable à chaud, prise en charge RAID 0/1
E-Mark et conforme à la norme EN 50155 EMC

La série Nuvo-9100VTC de Neousys , constituée d’ordinateurs pour véhicules robustes, puissants et polyvalents, se décline en trois modèles : le Nuvo-9100VTC, le Nuvo-9104VTC et le Nuvo-9108VTC.

Ils sont alimentés par les derniers processeurs de bureau Core™ de 13e/12e génération offrant jusqu'à 24 cœurs/32 threads pour une grande capacité de calcul.
Cette puissance CPU combinée au débit de la bande passante de la mémoire DDR5 et à la vitesse de lecture/écriture du disque NVMe permettent aux ordinateurs embarqués de la série Nuvo-9100VTC d’afficher une amélioration globale de plus de 1.8 fois par rapport aux plateformes précédentes de 10e ou 11e génération.

Dotés d’une connectivité avancée, les systèmes embarqués de la série Nuvo-9100VTC disposent de ports Ethernet 2,5 Go et 1 Go ainsi que de ports PoE+ 802.3at à savoir, 4 ports PoE+ pour les modèles Nuvo-9100VTC et Nuvo-9104VTC et 8 ports PoE+ pour le Nuvo-9108VTC, pour fournir 25 W de puissance aux appareils connectés tels que les caméras IP.

Les connecteurs d’Entrées/Sorties comme : Gigabit Ethernet, USB 3.2 Gen1 et USB 3.2 Gen2 de tous les modèles de la série Nuvo-9100VTC disposent de mécanismes de verrouillage à vis pour sécuriser les connexions. Et de plus, pour les applications extrêmes où chocs violents et vibrations continues arrivent fréquemment, le modèle Nuvo-9100VTC est équipé de 4 connecteurs M12 codés en X.

Quant à la connectivité sans fil, essentielle aujourd’hui pour les applications dans un véhicule, il est possible d’exploiter simultanément deux prises M.2 et trois mini-PCIe avec les modules sans fil correspondants pour la 5G/4G, le WiFi, le GPS et le module CAN pour la communication.

Dotés d’un bus CAN isolé pour les communications dans le véhicule, de DIO isolés pour le contrôle des capteurs/actionneurs, d'une plage d'entrée DC à large plage de 8V à 48V avec le contrôle intelligent de la clé de contact (Ignition Control), la série Nuvo-9100VTC, certifié E-Mark et EN 50155, est une solution robuste, puissante et fiable pour un grand nombre d’applications de transport comme : la gestion et la surveillance de flotte de véhicules, le transport public (offrir des services de connectivité, assurer la surveillance et la sécurité des passagers), l’agriculture (les PC peuvent être installé dans des tracteurs pour collecter des données sur le terrain pour des opérations agricoles) ou encore, le bâtiment (sur les chantiers de construction pour surveiller, contrôler et améliorer la gestion de tous les véhicules).

N.B. Si vous avez besoin d’un slot PCIe supplémentaire, consultez la fiche produit du Nuvo-9200VTC.

Pour rappel, voici les caractéristiques des trois modèles de la série Nuvo-9100VTC :

Nuvo-9100VTC
Contrôleur embarqué Intel® 13e/12e génération Core™ avec 4 ports M12 PoE+, DIO, bus CAN et RAID.

Nuvo-9104VTC
Contrôleur embarqué Intel® 13e/12e génération Core™ avec 4 ports RJ45 PoE+, DIO, bus CAN et RAID.

Nuvo-9108VTC
Contrôleur embarqué Intel® 13e/12e génération Core™ avec 8 ports RJ45 PoE+, DIO, bus CAN et RAID.

System Core
Processor Supporting Intel® 13th-Gen Core™ CPU(LGA1700 socket, 65W/ 35W TDP)
- Intel® Core™ i9-13900E/ i9-13900TE
- Intel® Core™ i7-13700E/ i7-13700TE
- Intel® Core™ i5-13500E/ i5-13400E/ i5-13500TE
- Intel® Core™ i3-13100E/ i3-13100TE
Support Intel® 12th-Gen Core™ CPU(LGA1700 socket, 65W/ 35W TDP)
- Intel® Core™ i9-12900E/ i9-12900TE
- Intel® Core™ i7-12700E/ i7-12700TE
- Intel® Core™ i5-12500E/ i5-12500TE
- Intel® Core™ i3-12100E/ i3-12100TE
- Intel® Pentium® G7400E/ G7400TE
- Intel® Celeron® G6900E/ G6900TE
Chipset Intel® Q670E platform controller hub
Graphics Integrated Intel® UHD Graphics 770 (32EU)
Memory Up to 64 GB DDR5 4800 SDRAM (two SODIMM slots)
AMT Supports Intel vPro/ AMT 16.0
TPM Supports dTPM 2.0
I/O Interface
Ethernet 1x 2.5G Ethernet by I225-ITand 1x Gigabit Ethernet by I219-LM with screw-lock
PoE+ 4x IEEE 802.3at Gigabit PoE+ ports by Intel® I210
- M12 X-coded connector (Nuvo-9100VTC)
- RJ45 connector (Nuvo-9104VTC)
4x IEEE 802.3at Gigabit PoE+ ports by Intel® I210 and 4x 2.5G PoE+ ports by I225-IT
- RJ45 connector (Nuvo-9108VTC)
USB 3.2 1x USB 3.2 Gen2x2 (20 Gbps) port in type-C connector with screw-lock
4x USB 3.2 Gen2x1 (10 Gbps) ports in type-A connectors
2x USB 3.2 Gen1x1 (5 Gbps) ports in type-A connectors
USB 2.0 2x USB 2.0 ports
CAN Bus 1x isolated CAN 2.0 port
Video Port
(Integrated Graphics)
1x VGA, supporting 1920 x 1200 resolution
1x DVI-D, supporting 1920 x 1200 resolution
1x DisplayPort, supporting 4096 x 2304 resolution
Serial Port 2x software-programmable RS-232/ 422/ 485 ports (COM1/COM2)
2x RS-232 ports (COM3/COM4)
Audio 1x 3.5 mm jack for mic-in and speaker-out
Isolated DIO 4-CH isolated DI and 4-CH isolated DO
Storage Interface
SATA HDD 1x hot-swappable 2.5" HDD tray (7mm HDD/ SSD) and 1x internal 2.5" SATA ports
M.2 1x M.2 2280 M key socket (PCIe Gen4 x4) for NVMe SSD
Expansion Bus
Mini PCI Express 1x full-size mini-PCIe socket
2x full-size mini-PCIe sockets (USB signals only) with internal SIM sockets
M.2 1x M.2 2242/3052 B key socket with SIM slot for M.2 5G/ 4G module
1x M.2 2242/3052 B key socket with SIM slot for M.2 4G module
Power Supply
DC Input 1x 3-pin pluggable terminal block for 8V to 48V DC input (IGN/ GND/ V+)
Ignition Control Built-in ignition power control
Remote Ctrl. & LED Output 1x 3-pin pluggable terminal block for remote control and PWR LED output
Mechanical
Dimension 240 mm (W) x 225 mm (D) x 84 mm (H)
Weight 3.7kg
Mounting Wall-mount with damping bracket
Environmental
Operating Temperature With 35W CPU
-40°C ~ 70°C[1] (with 1 memory module installed)
-40°C ~ 60°C[2][3] ((with 2 memory modules installed)

With 65W CPU
-40°C ~ 50°C[2][3] (configured as 65W TDP with 2-slots memory)
Storage Temperature -40°C ~ 85°C
Humidity 10%~90% , non-condensing
Vibration MIL-STD-810H, 514.8, Category 4
Shock MIL-STD-810H, 516.8, Procedure I
EMC E-Mark, EN 50121 (EN 50155 EMC)
CE/FCC Class A, according to EN 55032 & EN 55035

[1] Due to high heat generation of DDR5 memory, please configure the CPU to 35W mode and utilize only one memory slot, while operating at a temperature of 70°C.
[2] For sub-zero operating temperature, a wide temperature HDD or Solid State Disk (SSD) is required. [3] For CPU operating at 65W mode, the highest operating temperature shall be limited to 50°C and thermal throttling may occur when sustained full-loading applied. Users can configure CPU power in BIOS to allow higher operating temperature.
